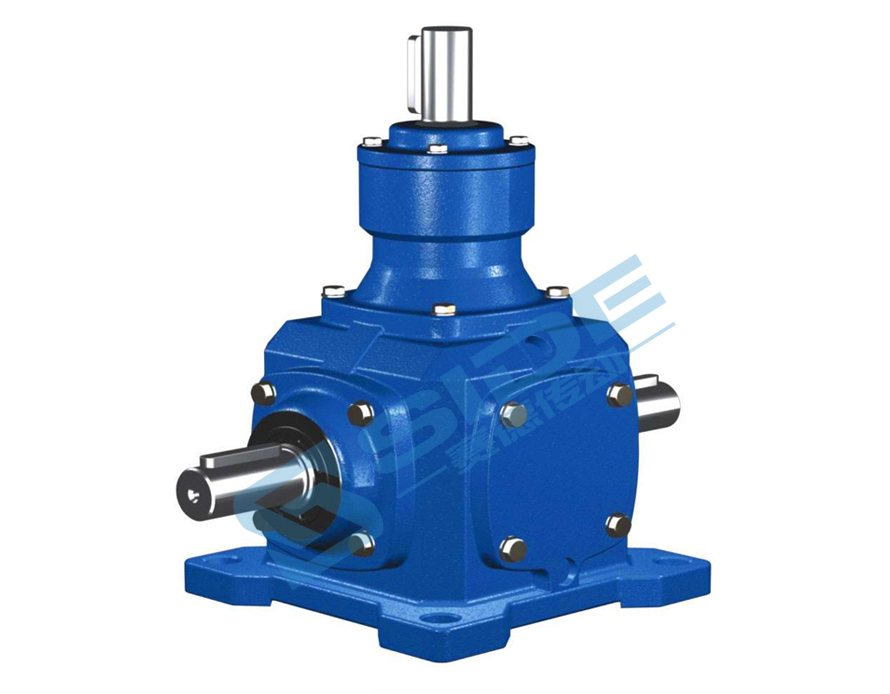

T系列螺旋伞齿轮转向箱

转向箱有单轴、双横轴、单纵轴,双纵轴可选。速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1全部为实际传动比。

上一条:没有了

下一条:没有了

转向箱又名换向器、十字转向器,是一种动力传达机构,是减速机中的一个系列,在工业领域有很广泛的应用。齿轮转向箱目前已经实现了标准化和规格多样化。转向箱有单轴、双横轴、单纵轴,双纵轴可选。速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1全部为实际传动比。转向箱可以正反运转,低速或高速传动平稳。转向箱当速比不是1:1时,横轴输入、纵轴输出为减速,纵轴输入、横轴输出为增速。

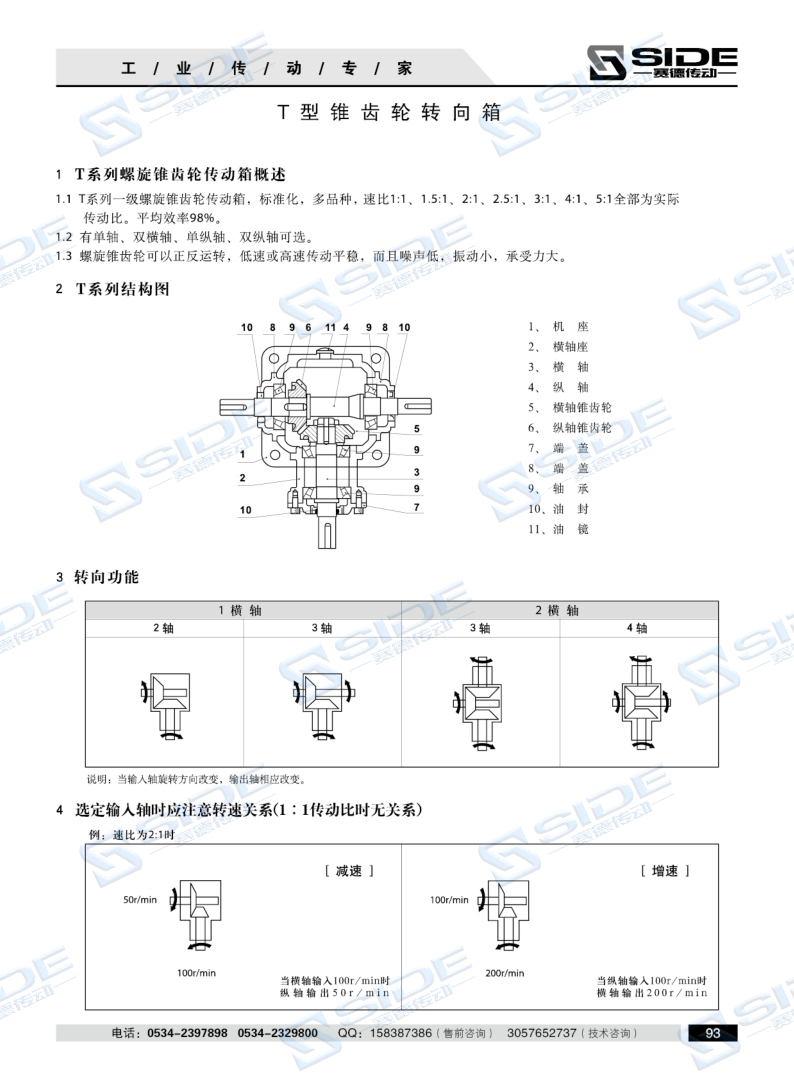

T系列螺旋齿轮转向箱的产品结构:
1、机壳:采用高钢性FC-25铸铁铸造;
2、齿轮:采用优质高纯净度合金钢50CrMnT调质加工,经渗碳淬火处理及研磨而成;
3、主轴:采用优质高纯净合金钢40Cr调质加工,具备高悬重负荷能力。
4、轴承:配备具重负荷能力的滚锥轴承;
5、油封:采用进口双唇油封,具有极高的防尘防漏油能力。
T系列螺旋齿轮转向箱的性能特点:
1、T系列螺旋伞齿轮转向箱,标准化,多品种, 速比全部为实际传动比。平均效率达98% 。
2、螺旋伞齿轮转向箱有单轴、双横轴、单纵轴、双纵轴可选。
3、齿轮转向箱可以正反运转,低速或高速传动平稳,而且噪声低,振动小,承受力大。
4、当速比不为1:1时,横轴输入、纵轴输出为减速,纵轴输入、横轴输出为增速。

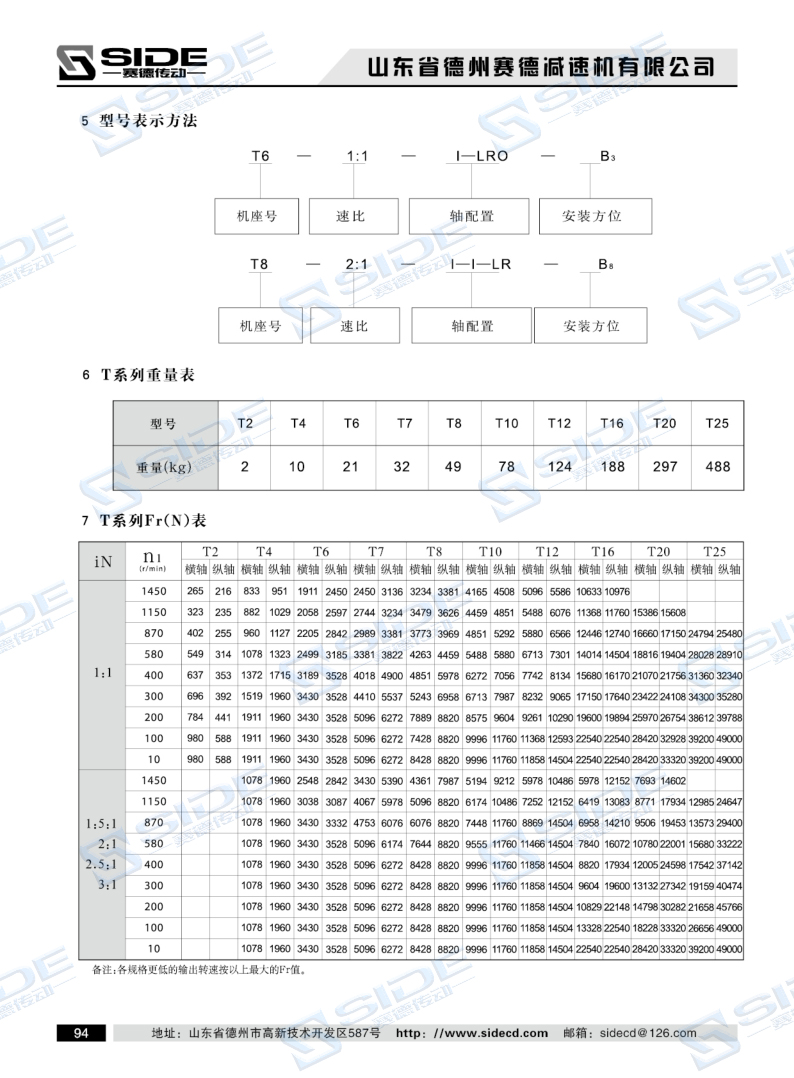

T系列螺旋齿轮转向箱的技术参数:
速比范围:1:1 1.5:1 2:1 2.5:1 3:1 4:1 5:1
扭矩范围:11.2 — 5713 Nm
功率范围:0.014 — 335 kW
转向箱安装前注意事项:
1、转向箱在使用前应对安装轴进行清洗,并检查安装轴是否有碰伤、污物,若有应全部清除干净。
2、转向箱的使用温度为 0~40 ℃。
3、检查与转向箱联接的孔的配合尺寸是否符合要求,孔的公差应为H7。
4、使用前应将最高位处的堵塞换上排气螺塞,保证转向箱运行时排出体内气体。
转向箱安装与维护:
1、转向箱只能安装在平的、减震的、抗扭的支撑结构上。
2、在任何情况下,不允许用锤子将皮带轮、联轴器、小齿轮或链轮等敲入输出轴上,这样会损坏轴承和轴。
3、转向箱安装后,检查是否灵活。正式使用请必须进行空载试验,在运转正常的情况下,再逐步加载运转。
4、转向箱严禁超过额定载荷使用。
5、转向箱在使用前和工作中应检查油位是否正常。
T系列螺旋齿轮转向箱的润滑说明:
1、初期使用二周或100-200小时,为初摩耗期,这之间可能有少许金属摩耗粉粒,请务必清洁内部,并换新润滑油。
2、长期使用时,每半年至一年或1000-2000小时更换一次润滑油。
3、转向箱润滑油采用中国石油全效齿轮油90-120度,低转速、轻负荷条件,建议采用全效齿轮油90度,重负荷、高温的条件,建议采用全效齿轮油120度。
